Ano ang Ibig Sabihin ng Mga Kulay sa Isang X-Ray Scanner Machine?

Gumagana ang mga security checkpoint sa ilalim ng napakalaking presyon kung saan ang mga operator ay may ilang segundo lamang upang magpasya kung ang isang bag ay pumasa o nangangailangan ng manu-manong paghahanap. Ang split-second na desisyon na ito ay ganap na umaasa sa kalinawan at katumpakan ng imaging data na ipinakita sa monitor. Ang mahinang diskriminasyon sa materyal ay direktang humahantong sa mataas na mga rate ng false-alarm, pagtaas ng oras ng manu-manong paghahanap, pagkapagod ng operator, at ang matinding panganib ng mga hindi nakuhang banta dahil sa hindi maliwanag na larawan. Kapag hindi mapagkakatiwalaan ng mga operator ang screen, bumagal ang buong protocol ng seguridad.

Ang pag-unawa sa mga algorithm ng color-coding ay hindi lamang mahalagang kaalaman ng operator. Nagsisilbi itong pangunahing sukatan ng teknikal na pagsusuri para sa mga direktor ng seguridad at mga koponan sa pagkuha na pumipili ng mga komersyal na X-Ray Scanner Machine . Ang kakayahan ng isang makina na tumpak na isalin ang density ng materyal at komposisyon ng atom sa malinaw na visual na mga pahiwatig ay nagdidikta sa pangkalahatang kahusayan at postura ng seguridad ng anumang operasyon ng screening. Kailangan mo ng kagamitan na nag-aalis ng hula mula sa checkpoint.

• Kulay Katumbas ng Atomic Number: Ang mga kulay sa X-Ray Scanner Machine ay hindi kumakatawan sa pisikal na kulay ng bagay; kinakatawan nila ang epektibong atomic number (Z-eff) ng materyal, malawak na nakategorya sa organic, inorganic, at mixed substance.

• Standardized Threat Mapping: Karaniwang isinasaad ng orange ang mga organikong materyales (kabilang ang mga pampasabog at narcotics), ang asul ay tumutukoy sa mga siksik na inorganic na materyales (mga metal, sandata), at ang berde ay kumakatawan sa halo-halong materyal o magaan na metal.

• Density Dictates Brightness: Habang ang kulay ay nagpapahiwatig ng uri ng materyal , ang liwanag o saturation ng kulay ay nagpapahiwatig ng materyal na kapal at density.

• Implikasyon sa Pagkuha: Ang pagsusuri sa dual-energy imaging software at mga kakayahan ng automated threat recognition (ATR) ay kasing kritikal ng pisikal na hardware kapag nag-shortlist ng X-Ray Scanner Machines.

Paano Tinutukoy ng Mga X-Ray Scanner Machine ang Iba"t Ibang Materyal

Ang baseline na kinakailangan para sa modernong screening ng seguridad ay ang kakayahang tumpak na matukoy ang pagkakaiba sa pagitan ng mga benign item at potensyal na banta nang hindi nangangailangan ng patuloy na manu-manong inspeksyon. Ang kakayahang ito ay ganap na nakasalalay sa pinagbabatayan ng teknolohiya ng imaging ng makina at mga algorithm ng software nito. Kung hindi makuha ng hardware ang data, hindi maipapakita ng software ang pagbabanta.

Dual-Energy vs. Single-Energy Imaging

Ang mga modernong X-Ray Scanner Machine ay gumagamit ng dual-energy X-ray na teknolohiya. Ang prosesong ito ay nagsasangkot ng pagpapalabas ng parehong mataas at mababang mga sinag ng enerhiya sa pamamagitan ng target na bagay. Sinusukat ng system ang attenuation, o absorption, ng dalawang natatanging antas ng enerhiya habang dumadaan ang mga ito sa materyal sa conveyor belt.

Sa pamamagitan ng pagsusuri sa ratio ng attenuation sa pagitan ng mataas at mababang energy beam, kinakalkula ng software ng makina ang epektibong atomic number (Z-eff) ng bagay. Ang pagkalkula na ito ay nagbibigay-daan sa system na tumpak na uriin ang uri ng materyal. Masusukat lamang ng mga legacy na single-energy system ang kabuuang density. Nabigo silang makilala sa pagitan ng mga materyales na may katulad na density ngunit magkakaibang mga komposisyon ng atom. Ang dual-energy imaging ay ang modernong pamantayan para sa pagsunod sa regulasyon at epektibong pagtuklas ng pagbabanta.

Ang Papel ng Effective Atomic Number (Z-eff)

Ang mga karaniwang imaging algorithm ay ikinakategorya ang mga materyales batay sa mga partikular na hanay ng Z-eff. Ang mga saklaw na ito ay nagdidikta kung paano binibigyang-kahulugan ng software ang hilaw na data mula sa mga array ng detector. Isinasalin ng software ang mga partikular na hanay ng atomic number na ito sa visual color palette na ipinapakita sa monitor ng operator.

Ang pagsasaling ito ay nagpapahintulot sa mga operator na mabilis na matukoy ang pangkalahatang komposisyon ng mga item sa loob ng isang na-scan na bag o parsela. Pina-streamline nito ang proseso ng paggawa ng desisyon. Ang isang bloke ng keso at isang bloke ng C4 ay maaaring may magkatulad na mga hugis at densidad, ngunit ang kanilang mga partikular na Z-eff signature ay nagbibigay-daan sa advanced na software na i-highlight ang anomalya.

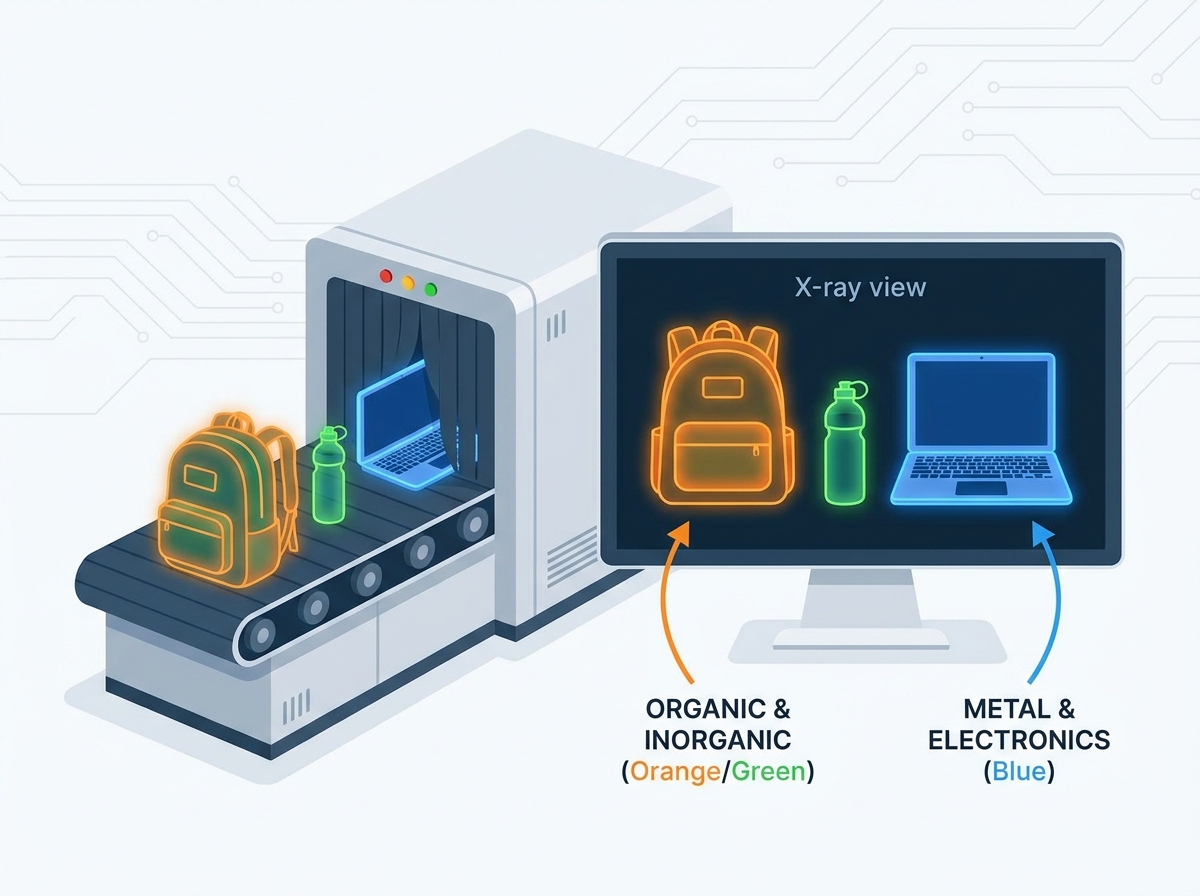

Pag-unawa sa Mga Code ng Kulay ng X-Ray Scanner Machine

Ang karaniwang mga output ng kulay ay direktang nagmamapa sa mga partikular na kategorya ng materyal at mga profile ng pagbabanta. Ang pagmamapa na ito ay nagbibigay sa mga operator ng agarang visual na konteksto. Ang pag-alam sa mga kulay na ito ay ang unang hakbang sa pagsusuri ng imahe.

3-Color vs. 4-Color vs. Multi-Color (6-Color) Imaging Standards

Ang mga karaniwang 3-color na imaging system ay gumagamit ng orange, green, at blue para kumatawan sa mga organic, mixed material, at inorganics, ayon sa pagkakabanggit. Ang mga modernong advanced na system ay kadalasang gumagamit ng 4 na kulay o 6 na kulay na palette upang magbigay ng mas mahusay na kalinawan.

Ang halaga ng pagbili ng mga multi-color system ay nakasalalay sa kanilang mas pinong Z-eff na resolution. Sa pamamagitan ng pagbibigay ng mas maraming butil na pagkakaiba ng kulay, binabawasan ng mga system na ito ang mga maling alarma. Mas epektibo nilang nakikilala ang mga materyales sa borderline. Halimbawa, ang isang 6 na kulay na sistema ay maaaring biswal na paghiwalayin ang mga benign na pagkain mula sa mga siksik na plastik na pampasabog na mas mahusay kaysa sa isang pangunahing 3-kulay na sistema.

Orange / Red: Organic at Low-Density Materials

Ang mga organikong materyales ay karaniwang nasa isang atomic range na may Z-eff na mas mababa sa 10. Ang mga materyales na ito ay pangunahing binubuo ng carbon, hydrogen, oxygen, at nitrogen. Ipinapakita ng system ang mga materyales na ito sa isang spectrum mula pula hanggang kahel.

Ang mga reder o lighter na kulay ay nagpapahiwatig ng napakababang density ng mga materyales tulad ng papel, kahoy, o manipis na likido. Ang mas malalim na orange ay nagpapahiwatig ng mas siksik na mga organikong compound. Kasama sa mga karaniwang benign na item sa kategoryang ito ang damit, pagkain, papel, plastik, at kahoy. Makakakita ka ng maraming orange kapag nag-scan ng karaniwang bagahe ng pasahero.

Ang mga kritikal na banta ay lumilitaw na kahel o pula. Kabilang dito ang C4, TNT, liquid explosives, narcotics, at agricultural contraband. Kapag sinusuri ang mga advanced na X-Ray Scanner Machines , dapat mong tasahin kung gaano kaepektibo ang pagkakaiba ng software sa pagitan ng mga benign organic at siksik na organic na banta gamit ang mga partikular na tampok sa pag-highlight.

Asul: Inorganic at Makapal na Materyal

Ang mga mabibigat na inorganic na materyales ay karaniwang nagtataglay ng Z-eff na higit sa 18. Ang mga ito ay karaniwang mga siksik na metal at mabibigat na elemento. Ang software ng imaging ay sumusunod sa isang simpleng panuntunan: ang ibig sabihin ng bluer ay mas siksik.

Ang mapusyaw na asul ay kumakatawan sa mga manipis na piraso ng metal o mas mababang density na mga inorganic compound. Ang malalim na asul o violet ay nagpapahiwatig ng napakataas na densidad na mga metal at mabigat na kalasag. Kasama sa mga karaniwang bagay ang bakal, tanso, makapal na salamin, at mabibigat na kasangkapan. Ang mga kritikal na bagay sa pagbabanta na nagiging asul ay kinabibilangan ng mga baril, kutsilyo, pipe bomb casing, at mga bala.

Berde: Mga Pinaghalong Materyal at Magaan na Metal

Ang mga halo-halong o intermediate na materyales ay nasa isang atomic range na may Z-eff na karaniwang nasa pagitan ng 10 at 18. Ang kategoryang ito ay nagtulay sa agwat sa pagitan ng magaan na organiko at mabibigat na inorganics. Kasama sa mga karaniwang bagay na lumilitaw na berde ang aluminyo, silikon, mga elektronikong sangkap, at iba"t ibang haluang metal.

Ang mga nag-o-overlap na item ay maaari ding maging berde. Ang isang organic na item na nakaimpake nang mahigpit laban sa isang inorganic na item ay maaaring malito ang pagkalkula ng Z-eff. Nagreresulta ito sa isang berdeng display na nangangailangan ng mas malapit na pagsisiyasat ng operator. Ang mga laptop at kumplikadong electronics ay madalas na lumalabas bilang isang siksik na bloke ng berde at asul.

Itim o Opaque: Mga Bagay na Hindi Matatagpuan

Kapag masyadong siksik ang isang bagay para tumagos ang X-ray beam, lumilitaw itong itim o opaque sa screen. Ito ay nangyayari sa mga materyales tulad ng lead shielding o makapal na mga bloke ng bakal. Ang mga detektor ay hindi tumatanggap ng enerhiya na dumadaan sa partikular na lugar na iyon.

Ang mga opaque na item ay nagpapakita ng malaking panganib sa pagpapatupad. Ang mga protocol ng seguridad ay dapat na matugunan nang mahigpit ang mga opaque na item. Madalas itong ginagamit ng mga smuggler upang protektahan ang iba pang mga banta mula sa pagtuklas. Dapat manu-manong inspeksyunin ng mga operator ang anumang bagay na hindi mapasok ng X-ray beam.

Paano Napapabuti ng Liwanag at Densidad ang Pagsusuri ng X-Ray Image

Habang ang kulay ay nagpapahiwatig ng uri ng materyal, ang pangalawang visual na mga pahiwatig ay nagbibigay ng mahalagang lalim at konteksto. Ang mga pahiwatig na ito ay nagpapahintulot sa mga operator na masuri ang mga pisikal na katangian ng mga nakatagong item nang tumpak.

Kapal kumpara sa Uri ng Materyal

Ang ugnayan sa pagitan ng kapal ng materyal at liwanag ng imahe ay mahalaga sa pagsusuri ng imahe. Ang isang manipis na sheet ng bakal ay lilitaw na mapusyaw na asul. Ang isang makapal na bloke ng bakal ay lilitaw na madilim na asul o itim. Ang kulay ay nananatiling pare-pareho batay sa Z-eff, ngunit ang liwanag ay nagbabago batay sa attenuation.

Gumagamit ang mga operator ng fading at saturation upang matukoy ang volume at hugis ng mga nakatagong item. Ang unti-unting pagbabago sa saturation ay tumutulong sa mga operator na mailarawan ang mga contour at density ng gradient ng isang bagay. Nagbibigay ito ng three-dimensional na pag-unawa mula sa isang two-dimensional na imahe.

Black and White (B/W) Mode para sa Sharp Discrimination

Ang mga operator ay madalas na nagpapalipat-lipat sa pagitan ng kulay at grayscale na mga mode sa panahon ng inspeksyon. Ang karaniwang grayscale stripping ay nag-aalis ng mga distraction sa kulay upang makapaghatid ng higit na mahusay na pagtuklas ng gilid, sharpness, at pagkilala sa hugis.

Ang mode na ito ay lubos na epektibo para sa pagtukoy ng mga fine-line na banta na maaaring natatakpan ng mabigat na saturation ng kulay. Ang mga detonator wire, manipis na blades, at kumplikadong micro-electronics na nakatago sa bagahe ay kadalasang mas madaling matukoy kapag tinitingnan ang hilaw na data ng density sa black and white.

1. Itigil ang conveyor belt kapag may natukoy na kahina-hinalang masa.

2. I-toggle ang display mula sa buong kulay patungo sa black and white mode.

3. Suriin ang mga gilid ng bagay para sa mga nakatagong wire o razor blades.

4. I-toggle pabalik sa kulay para kumpirmahin ang komposisyon ng materyal (organic vs inorganic).

5. Maglagay ng organic stripping kung ang bagay ay nakatago sa likod ng mga siksik na plastik.

Pangunahing Mga Tampok ng Software ng Imaging sa Mga Makabagong X-Ray Scanner Machine

Pinag-iiba ng pagmamay-ari na mga pagpapahusay ng software ang mga tier-one na makina mula sa mga alternatibong badyet. Ang software ay nagsasalin ng raw data sa naaaksyunan na katalinuhan para sa operator.

Advanced na Mga Tampok sa Pagpapahusay ng Larawan

Kasama sa mga karaniwang kinakailangan ng software para sa mga modernong system ang Edge Enhancement, Pseudo-Color mapping, Inverse/Negative imaging, at Organic/Inorganic Stripping. Binibigyang-daan ng mga feature ng pagtanggal ang mga operator na pansamantalang mag-alis ng mga organic mula sa screen upang tingnan ang mga pinagbabatayan na metal, o kabaliktaran.

Ang mga feature na ito ay nagbibigay-daan sa mga operator na digital na mag-unpack ng siksik na bagahe. Sa pamamagitan ng pagmamanipula sa imahe, maaaring ihiwalay ng mga operator ang mga partikular na materyales at tukuyin ang mga banta na sadyang nakatago sa loob ng kumplikadong kalat. Ang isang kutsilyo na nakatago sa likod ng isang makapal na libro ay nagiging halata kapag tinanggal mo ang organikong materyal.

Pagsasama ng AI at Automated Threat Recognition (ATR).

Ang industriya ay lumilipat mula sa human-only color interpretation patungo sa AI-assisted screening. Sinusuri ng mga algorithm ng Automated Threat Recognition ang data ng imahe sa real-time habang dumadaan ang bag sa tunnel.

Ang mga algorithm ng ATR ay nag-overlay ng mga bounding box o mga partikular na alerto sa pagbabanta sa itaas ng karaniwang paleta ng kulay. Binabawasan ng integration na ito ang cognitive load sa operator. Awtomatiko itong nagha-highlight ng mga potensyal na banta, tulad ng mga baril o mga partikular na densidad ng paputok, na direktang ginagabayan ang atensyon ng operator sa mga kritikal na lugar.

Mga Pagsasaalang-alang sa Pagkapagod ng Operator at Ergonomic Display

Ang pagkapagod sa screen ay isang malaking panganib sa pagpapatupad sa mga high-throughput na kapaligiran. Ang pagtitig sa mga kumplikadong larawang may kulay sa mahabang panahon ay nagpapababa sa pagganap ng operator at nagpapababa ng mga rate ng pagtuklas.

Ang mga high-contrast, low-glare na monitor at intuitive na mga palette ng kulay ay kinakailangan para sa pagpapanatili ng mataas na rate ng pagtuklas sa mahabang paglilipat. Ang disenyo ng user interface at ang kalidad ng display hardware ay direktang nakakaapekto sa kakayahan ng operator na bigyang-kahulugan ang data ng kulay nang tumpak nang hindi pinipigilan ang kanilang mga mata.

Paano Pumili ng Tamang X-Ray Scanner Machine para sa Iyong Mga Pangangailangan sa Seguridad

Dapat suriin ng mga mamimili ang X-Ray Scanner Machine batay sa kanilang partikular na mga kinakailangan sa pagpapatakbo at mga kakayahan sa pag-imaging. Huwag bumili ng makina batay sa mga detalye ng hardware lamang; idinidikta ng software ang tagumpay sa pagpapatakbo.

Pamantayan ng Tagumpay para sa Mga High-Throughput na Kapaligiran

Ang mga kapaligiran tulad ng mga paliparan, logistics hub, at mailroom ay nangangailangan ng mga partikular na kakayahan. Ang mataas na kakayahan sa pagtagos, mabilis na pagpoproseso ng imahe, at multi-view o 3D imaging ay kadalasang kinakailangan upang mapanatili ang throughput nang hindi nakompromiso ang seguridad.

Ang mga napiling makina ay dapat magproseso ng mga larawan nang mabilis at magpakita ng malinaw na data ng kulay kaagad. Ang anumang lag sa pag-render ng larawan ay magdudulot ng napakalaking bottleneck sa checkpoint. Ang mga dual-view scanner ay nagbibigay ng pahalang at patayong mga imahe nang sabay-sabay, na binabawasan ang pangangailangan na muling i-scan ang mga bag.

Pagsunod at Mga Pamantayan sa Regulasyon

Dapat mong matugunan ang lokal at internasyonal na abyasyon at mga pamantayan sa seguridad, tulad ng mga itinakda ng TSA, ECAC, o DFT. Ang mga pamantayang ito ay nagdidikta ng mga partikular na kinakailangan tungkol sa materyal na diskriminasyon at kalidad ng imahe.

Dapat tiyakin ng mga procurement team na ang mga napiling makina ay pumasa sa standardized image quality test pieces (STP). Bine-verify ng mga test pieces na ito ang kakayahan ng system na tumpak na ipakita ang mga kinakailangang color palette, spatial resolution, at density resolution.

Mga Panganib sa Pagpapatupad: Pagsasanay sa Operator at Mga Algorithm ng Pagmamay-ari

Ang pagpapalit ng mga manufacturer ay nagpapakilala ng learning curve dahil sa magkakaibang mga custom na kulay na configuration at software interface. Ang mga operator na nakasanayan sa isang paleta ng kulay ay maaaring mahirapang umangkop sa display ng isa pang brand.

Para mabawasan ang panganib na ito, pumili ng mga makina na may mga standardized color palettes. Mamuhunan nang malaki sa ibinigay ng OEM o certified na pagsasanay sa pagsusuri ng imahe ng third-party para sa mga operator. Dapat nilang maunawaan ang partikular na color mapping at software tool ng bagong kagamitan bago mag-live sa checkpoint.

Konklusyon

Ang pag-unawa sa mga code ng kulay ng X-Ray Scanner Machine ay mahalaga para sa pagpapabuti ng pagtuklas ng pagbabanta, pagbabawas ng mga maling alarma, at pagpapahusay ng pangkalahatang kahusayan sa screening. Ang advanced imaging software na sinamahan ng dual-energy technology ay nagbibigay-daan sa mga operator na matukoy ang mga kahina-hinalang materyales nang mas tumpak at gumawa ng mas mabilis na mga desisyon sa seguridad.

Sa Eastimage , nagdadalubhasa kami sa mga advanced na X-ray security inspection system na pinagsasama ang high-performance imaging technology sa intelligent software solutions para sa mga airport, customs, logistics, at kritikal na imprastraktura. Ang aming makabagong kagamitan sa pag-screen ng seguridad ay tumutulong sa mga customer na makamit ang higit na katumpakan ng inspeksyon, kahusayan sa pagpapatakbo, at pagsunod sa mga internasyonal na pamantayan ng seguridad.

Bago pumili ng X-Ray Scanner Machines, suriin hindi lamang ang mga detalye ng hardware kundi pati na rin ang imaging software, mga kakayahan sa diskriminasyon sa kulay, pagtuklas ng pagbabanta na tinulungan ng AI, at kakayahang magamit ng operator upang matiyak ang pinakamahusay na pangmatagalang pagganap ng screening.

FAQ

T: Bakit lumilitaw ang mga pampasabog bilang orange sa isang X-ray scanner?

A: Pangunahing binubuo ang mga pampasabog ng mga organikong materyales tulad ng carbon, nitrogen, oxygen, at hydrogen. Ang mga elementong ito ay may mababang epektibong atomic number (Z-eff). Ang mga algorithm ng X-ray scanner ay naka-program upang ipakita ang mga materyales sa mababang hanay ng Z-eff na ito bilang orange.

Q: Maaari bang makakita ng mga likido ang X-Ray Scanner Machines?

A: Oo, madali silang makakita ng mga likido. Karamihan sa mga likido ay organic at mukhang orange sa screen. Tinutukoy ng scanner ang density at atomic number, na nagpapahintulot sa mga operator na makita ang dami ng likido at ang hugis ng lalagyan nito.

T: Ano ang ibig sabihin ng itim o ganap na madilim na bagay sa isang X-ray scan?

A: Ang isang itim o opaque na bagay ay nangangahulugan na ang materyal ay masyadong siksik para sa X-ray beams na tumagos. Ito ay nagpapahiwatig ng mabibigat na metal tulad ng lead o makapal na bakal. Madalas na ginagamit ng mga smuggler ang mga makakapal na materyales na ito upang protektahan ang iba pang mga item mula sa pagtuklas.

T: Ang lahat ba ng X-Ray Scanner Machine ay gumagamit ng eksaktong parehong mga code ng kulay?

A: Ang karaniwang 3-kulay na palette na gumagamit ng orange para sa mga organic, asul para sa inorganics, at berde para sa mga pinaghalong materyales ay malawakang ginagamit. Gayunpaman, nag-iiba-iba ang mga partikular na kulay at mga advanced na multi-color palette sa pagitan ng mga manufacturer at bersyon ng software.

T: Bakit inililipat ng mga operator ang X-ray screen sa black and white?

A: Ginagamit ng mga operator ang black and white grayscale mode para alisin ang mga abala sa kulay. Pinahuhusay nito ang pagtuklas ng gilid at katalinuhan. Pinapadali nitong matukoy ang mga pinong detalye tulad ng mga wire, manipis na talim, o kumplikadong mga hugis na nakatago sa kalat.

T: Paano naiiba ang dual-energy X-ray na teknolohiya sa medikal na X-ray?

A: Gumagamit ang mga dual-energy security scanner ng dalawang natatanging antas ng enerhiya upang kalkulahin ang atomic number ng mga materyales, na nagbibigay-daan sa diskriminasyon sa materyal na may kulay na kulay. Ang mga medikal na X-ray ay karaniwang gumagamit ng isang antas ng enerhiya na na-optimize para sa imaging bone at tissue density.

T: Maaari bang harangan ng aluminum foil ang isang X-ray scanner?

A: Hindi, ang karaniwang aluminum foil ay hindi sapat na siksik upang harangan ang mga X-ray beam ng mga modernong scanner ng seguridad. Karaniwan itong lumilitaw bilang isang mapusyaw na berde o asul na outline depende sa kapal nito at sa pagkakalibrate ng partikular na scanner.
