Pagtantya ng Conveyor Load para sa Mixed Luggage at Parcels

Ang mga checkpoint ng seguridad at logistik ay nahaharap sa isang partikular na mekanikal na kahinaan. Mga bagay na may halo-halong profile—matigas na bagahe, malambot na duffel bag, at hindi regular na mga parsela—ay nagsasama-sama sa parehong mga sinturon ng inspeksyon. Ang pagkakaiba-iba na ito sa pamamahagi ng timbang at density ng materyal ay lumilikha ng hindi mahuhulaan na mekanikal na stress. Ang hindi tumpak na pagtatantya ng pagkarga ay direktang humahantong sa napaaga na pagkabigo ng motor, pagkadulas ng sinturon, at pagbaluktot ng imahe sa panahon ng pag-scan. Kapag ang isang drive system ay nagpupumilit na hilahin ang isang mabigat, puro load sa isang patag na slider bed, ang nagreresultang micro-stutters ay nakompromiso ang imaging software. Makakakuha ka ng mahal na downtime ng pasilidad at mga bottleneck sa seguridad. Sa kabilang banda, ang over-engineering ng system gamit ang napakalaking laki ng mga motor ay nag-aaksaya ng kapital at footprint ng pasilidad. Ang pagtatatag ng tamang baggage scanner conveyor load ay nangangailangan ng mahigpit, batay sa physics na pamamaraan. Dapat kalkulahin at tukuyin ng mga inhinyero ng pasilidad ang mga kinakailangan sa pagkarga ng conveyor na partikular na iniakma para sa mga realidad na huminto at pumunta sa mga kapaligiran ng screening.

• Dynamic vs. Static Loading: Ang mga stop-and-go na screening na mga operasyon, lalo na ang mga cascading queue conveyor, ay nangangailangan ng mga drive system na may sukat para sa mataas na panimulang torque, hindi lamang sa tuluy-tuloy na pag-load.

• Mixed-Profile Variability: Dapat isaalang-alang ng tumpak na pagpaplano ng kapasidad ang mga maximum volumetric na dimensyon (DIM), bulk density, at concentrated point load mula sa mabibigat at hindi regular na mga parsela.

• Pagsasama ng System: Ang mga mekanikal na limitasyon ng conveyor ay dapat na eksaktong nakaayon sa mga kinakailangan sa imaging ng X-Ray Baggage Scanner upang maiwasan ang paggugupit ng imahe o pagkautal ng sinturon.

• Pagbabawas ng Panganib: Ang wastong pagkuha ng tensyon (karaniwang 1% ng haba ng sinturon) at mga kalkulasyon sa pagpapahaba ay kritikal sa pagpigil sa mga pagkabigo sa pagsubaybay sa sinturon sa ilalim ng mga kondisyon ng peak surge.

Paano Gumagana ang Conveyor Load para sa Mga Baggage X-ray Scanner

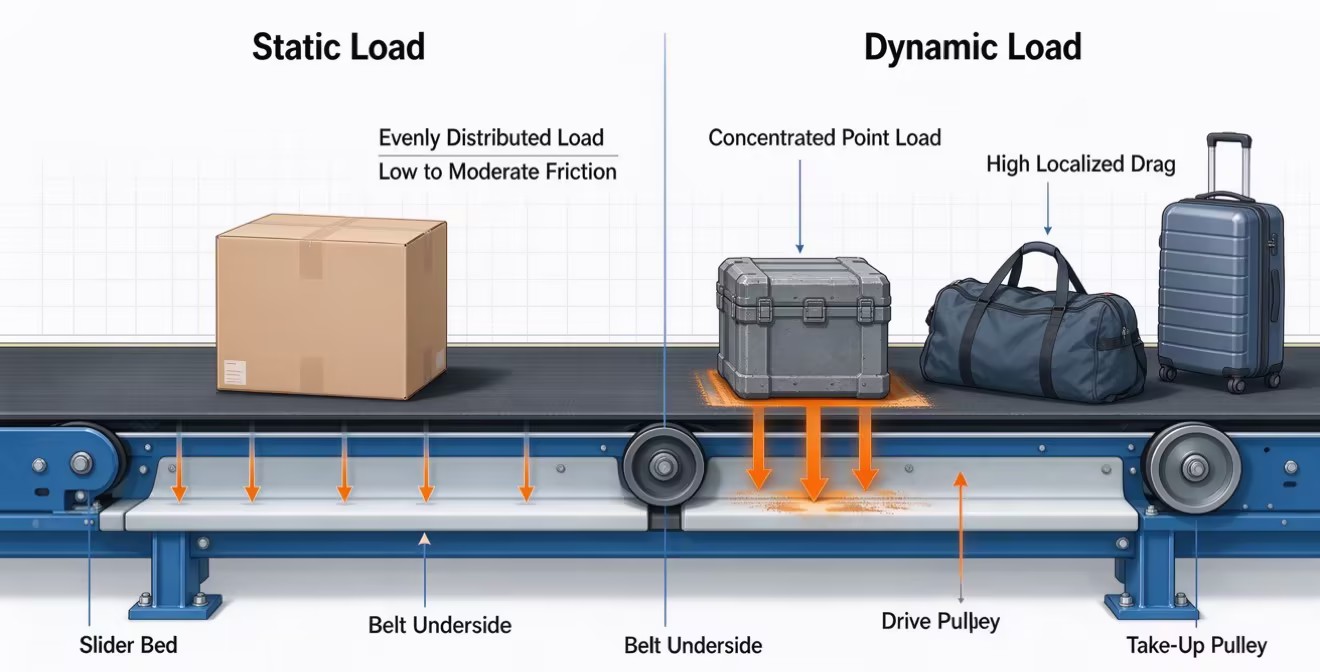

Pagtukoy sa Static kumpara sa Dynamic na Pag-load sa Mga Screening Environment

Ang static na load ay kumakatawan sa resting weight ng belt at mga item dito, habang ang dynamic na load ay may kasamang mga karagdagang puwersa habang nagsisimula, huminto, at emergency braking. Ang mga screening system na may madalas na pag-index ay nangangailangan ng mga motor at mga bahagi ng drive na kayang humawak ng paulit-ulit na torque spike, hindi lang tuluy-tuloy na operasyon. Pinipigilan ng wastong pagsusuri ng dynamic na load ang belt slip, overload ng motor, at mekanikal na pagkabigo.

Ang Epekto ng Mixed Luggage at Parcels sa Belt Tension

Ang iba"t ibang mga hugis ng pakete at distribusyon ng timbang ay lumikha ng iba"t ibang mga pattern ng pag-igting sa conveyor. Ang mga flat, pantay na distributed load ay gumagalaw nang maayos, habang ang hindi regular o puro mabibigat na bagay ay nagpapataas ng friction, pagkasuot ng sinturon, at structural stress. Ang mga sistema ng conveyor ay dapat na idinisenyo upang mahawakan ang mga variable na kondisyon ng pagkarga upang mapanatili ang matatag na paggalaw at mahabang buhay ng serbisyo.

Ang mga limitasyon sa istruktura ng conveyor bed ay nagdidikta kung paano pinangangasiwaan ng system ang mga load na ito. Ang pangkalahatang paghawak ng maramihang materyal ay kadalasang gumagamit ng mga troughed roller section upang duyan ang mga maluwag na materyales. Ang pag-screen ng seguridad ay halos eksklusibong umaasa sa mga flat slider bed. Ang mga flat bed ay nagbibigay ng ganap na katatagan na kinakailangan para sa malinaw na imaging, ngunit sila ay likas na bumubuo ng mas mataas na friction kaysa sa mga roller bed. Ang sistema ng pagmamaneho ay dapat hilahin ang sinturon laban sa tuluy-tuloy na pag-drag ng slider bed, isang salik na lumalala nang husto sa mabibigat na pagkarga.

Mga Pangunahing Salik sa Kalkulahin ang Conveyor Load

Mga Dimensyon ng Item, Volumetric Weight (DIM), at Bulk Density

Ang throughput ay nakasalalay sa higit sa kapasidad ng timbang. Dapat isaalang-alang ng mga inhinyero ang laki ng item, lapad ng sinturon, espasyo sa pagitan ng mga parsela, at density ng materyal. Ang wastong spacing ay nagbibigay-daan sa imaging system na paghiwalayin ang mga item nang tumpak, habang tinitiyak ng DIM at bulk density calculations na kaya ng conveyor ang iba"t ibang uri ng kargamento nang hindi nag-overload o nagdudulot ng mga line backup.

Bilis ng Belt at Mga Rate ng Throughput

Ang bilis ng sinturon ay direktang nakakaapekto sa kapasidad ng conveyor, ngunit dapat itong tumugma sa kakayahan ng imaging ng scanner. Kung masyadong mabilis ang paggalaw ng sinturon, maaaring bumaba ang kalidad ng larawan dahil sa hindi sapat na oras ng pagkuha ng data. Samakatuwid, ang bilis ng conveyor ay nililimitahan ng X-ray sensor system, at ang lahat ng mga kalkulasyon ng throughput ay dapat na idinisenyo sa paligid ng inaprubahang bilis ng pagpapatakbo ng scanner.

Mga Friction Coefficient at Operating Angles

Ang friction sa pagitan ng belt at conveyor bed ay tumutukoy sa motor load na kinakailangan para sa operasyon. Ang mas mataas na friction ay nagpapababa ng magagamit na kapangyarihan para sa paglipat ng mga item, habang ang mga hilig na conveyor ay nangangailangan ng karagdagang torque upang madaig ang gravity. Ang tamang pagpili ng materyal ng sinturon at pagkalkula ng pagkarga ay nakakatulong na mapanatili ang matatag na paggalaw at maiwasan ang pagdulas sa ilalim ng pagbabago ng mga kondisyon ng pakete.

Pagdidisenyo ng Drive System para sa X-ray Scanner Conveyors

Mga Kinakailangan sa Torque ng Motor at Speed ​​Reducer

Ang gear motor ay dapat magbigay ng sapat na torque upang simulan at ilipat ang isang fully loaded conveyor na walang belt slip o overload. Ang mga low-backlash speed reducer, gaya ng helical bevel gearboxes, ay nakakatulong na mapanatili ang makinis na paggalaw ng sinturon at maiwasan ang pagbaluktot ng imahe sa panahon ng pag-scan. Dapat ding hawakan ng drive system ang mga biglaang pagbabago sa pagkarga mula sa mga upstream conveyor upang mapanatiling stable ang bilis ng pag-scan at maprotektahan ang kalidad ng imahe.

Pagkonsumo ng kuryente at Thermal Mitigation

Ang pagpili ng motor ay nangangailangan ng pagbabalanse ng metalikang kuwintas, kahusayan ng enerhiya, at pagbuo ng init. Ang mga malalaking motor ay nagdaragdag ng pagkonsumo ng kuryente at mga pangangailangan sa pagpapalamig, habang ang mga maliliit na motor ay maaaring mag-overheat sa ilalim ng patuloy na pagkarga. Ang forced-air cooling, mahusay na motor housing, at Variable Frequency Drives (VFDs) ay tumutulong sa pagkontrol ng temperatura at pagsasaayos ng paggamit ng kuryente ayon sa aktwal na pangangailangan ng conveyor.

Conveyor Belt Materials at Design Trade-offs

Pagpahaba at Tensyon Take-Up

Ang mga conveyor belt ay natural na lumalawak sa ilalim ng pagkarga, kaya ang wastong kontrol ng tensyon ay mahalaga para sa matatag na operasyon. Ang pagpapahaba ng sinturon ay karaniwang umaabot mula 0.1% hanggang 1% depende sa materyal at inilapat na pagkarga. Ang angkop na tension take-up system ay nagbabayad para sa kahabaan na ito sa paglipas ng panahon, na pumipigil sa belt slip, mga problema sa pagsubaybay, at hindi inaasahang downtime. Ang mga PVC belt ay nagbibigay ng cost-effective na performance, ang mga PU belt ay nag-aalok ng mas mataas na lakas na may mas mababang stretch, at ang mga fabric-core belt ay mas gusto para sa mga heavy-duty na application.

Surface Grip kumpara sa Mga Panganib sa Pag-jamming ng Package

Ang pagpili sa ibabaw ng sinturon ay nangangailangan ng balanse sa pagitan ng traksyon at makinis na paglipat ng pakete. Ang mga high-grip surface ay pumipigil sa mabibigat na bagahe na dumudulas ngunit maaaring ma-trap ang mga maluwag na strap o hindi regular na mga bagay sa conveyor transition point. Ang paggamit ng mga low-friction transition plate ay nakakatulong na mabawasan ang mga panganib sa jamming habang pinapanatili ang maaasahang paggalaw. Dapat tiyakin ng disenyo ng conveyor ang parehong ligtas na transportasyon at maayos na paglipat sa pagitan ng mga seksyon.

Konklusyon

Upang matiyak na gumagana ang iyong imprastraktura ng screening nang walang mekanikal na pagkabigo o pagbaluktot ng imahe, gawin ang mga sumusunod na hakbang na naaaksyunan:

1. I-audit ang iyong kasalukuyang peak throughput data, partikular na nakatuon sa pinakamabibigat na point load at karamihan sa mga hindi regular na dimensyon ng parsela na pinangangasiwaan ng iyong pasilidad.

2. Kumonsulta sa isang system engineer para magpatakbo ng 3D load simulation, na nagmamapa ng mga dynamic na kinakailangan ng torque para sa iyong partikular na queue at configuration ng scanner.

3. Gumamit ng komprehensibong calculator ng kargamento upang magtatag ng baseline volumetric at may bayad na mga kinakailangan sa timbang bago simulan ang anumang pagbili ng kagamitan.

4. Tukuyin ang Variable Frequency Drives (VFDs) at torque-limiting couplings sa iyong mga kinakailangan sa vendor para maprotektahan laban sa hindi inaasahang mga jam at surge.

5. Magpatupad ng mahigpit na lingguhang iskedyul ng pagpapanatili na nakatuon sa pagsubaybay sa sinturon at mga pagsasaayos ng tensyon ng tail pulley upang malabanan ang natural na pagpahaba.

FAQ

T: Paano mo kinakalkula ang maximum load capacity ng isang baggage scanner conveyor?

A: Kinakalkula ang maximum load capacity sa pamamagitan ng pagsusuri sa belt speed, motor torque, friction coefficient sa pagitan ng belt at slider bed, at ang bulk density ng mga parcels. Dapat mong i-factor ang structural yield limit ng flat slider bed at ang maximum breakaway torque na nabuo ng gear motor mula sa dead stop.

Q: Ano ang pagkakaiba sa pagitan ng static at dynamic na conveyor load?

A: Ang static load ay ang resting weight ng mga item at ang belt mismo kapag nakatigil. Kasama sa dinamikong pag-load ang mga multiplied na puwersa na ginagawa sa panahon ng acceleration, braking, at patuloy na paggalaw laban sa friction. Sa mga stop-and-go queue conveyor, idinidikta ng dynamic na pagkarga ang kinakailangang laki ng motor.

T: Paano naaapektuhan ng X-Ray Baggage Scanner ang mga kinakailangan sa bilis ng conveyor?

A: Ang bilis ng sinturon ay dapat na ganap na tumutugma sa oras ng pagsasama ng internal imaging sensor. Kung ang sinturon ay gumagalaw nang mas mabilis o mas mabagal kaysa sa nakapirming pagkakalibrate ng scanner, ang magreresultang X-ray na mga imahe ay madidistort, mabatak, o ma-compress. Ginagawa nitong ganap na hindi wasto ang inspeksyon sa seguridad.

T: Bakit mahalagang salik ang pagpapahaba ng sinturon sa mga kalkulasyon ng pagkarga ng conveyor?

A: Ang mabibigat na pinaghalong parsela ay pisikal na nag-uunat sa tela ng sinturon sa paglipas ng panahon. Kinakalkula ng mga inhinyero ang pag-uunat at pagdidisenyo ng mga mekanismo ng pagkuha ng tensyon—karaniwang tinatanggap ang 1% ng kabuuang haba ng sinturon. Pinapanatili nito ang wastong pagkakahawak sa drive pulley at tinitiyak ang tumpak na pagsubaybay nang walang pagdulas.

T: Paano nakakaapekto ang magkahalong bagahe at mga parsela sa laki ng motor?

A: Ang mga motor ay hindi maaaring sukatin batay sa average na timbang ng parsela. Dapat ang mga ito ay sukat para sa ganap na pinakamasamang sitwasyon: isang sinturon na ganap na puspos ng mga load ng maximum-weight point, simula sa isang dead stop. Dapat malampasan ng motor ang napakalaking static friction nang walang stalling o overheating.

T: Makakatulong ba ang volumetric weight (DIM) at chargeable weight calculators sa disenyo ng conveyor?

A: Oo. Tinutulungan ng mga DIM calculator ang mga inhinyero na matantya ang spatial na paggamit at bulk density ng mga item sa belt. Tinitiyak nito na pinangangasiwaan ng pisikal na conveyor system ang aktwal na bulto at dami ng mga item, na direktang umaayon sa mga mekanikal na limitasyon sa mga sukatan ng komersyal na kargamento.
