Security Scanner Footprint: Mga Sukat na Kumpirmahin Bago Mag-install

Ang pagkuha ng pisikal na kagamitang panseguridad na walang mahigpit na pagsusuri sa spatial ay humahantong sa matinding pagkabigo sa pagpapatakbo. Ang mga tagapamahala ng pasilidad ay kadalasang nahaharap sa mga nakaharang na fire exit, mga mamahaling lobby retrofit, o mga kagamitan na hindi kasya sa mga standard delivery elevator. Ang isang karaniwang pitfall ay ang pagsasama-sama ng laki ng tunnel ng isang x ray scanner sa kabuuang kinakailangang operational footprint nito. Ang pangangasiwa na ito ay nabigo sa pagsasaalang-alang para sa mga istasyon ng operator, mga panel ng pag-access sa pagpapanatili, mga lugar ng pagpila ng pasahero, at mahahalagang imprastraktura ng IT. Dapat kang magtatag ng isang standardized na balangkas para sa pagkalkula ng mga tunay na spatial na kinakailangan bago tapusin ang anumang pagkuha. Ang gabay na ito ay nagbibigay ng isang komprehensibong pamamaraan upang sukatin at kumpirmahin ang iyong eksaktong espasyo sa pag-install ng x ray scanner . Matututuhan mo kung paano ihanay ang iyong napiling system sa mga umiiral nang hadlang sa arkitektura, pagpapatakbo, at network, na tinitiyak ang isang deployment na nagpapanatili ng mataas na throughput at mahigpit na kaligtasan ng pasilidad.

• Sukat ng Tunnel ≠ Kabuuang Footprint: Ang mga pisikal na dimensyon ng makina ay kumakatawan lamang sa 40-50% ng aktwal na espasyong kinakailangan kapag nagsasaalang-alang sa mga infeed/outfeed roller, operator desk, at recompose na mga lugar.

• Kritikal ang Mga Transit Clearance: Ang pinakakaraniwang pagkabigo sa pag-install ay ang pagbili ng isang unit na lampas sa mga sukat ng karaniwang mga pintuan ng pasilidad, koridor, o mga elevator ng kargamento.

• Ang mga Regulatory Clearance ay Nagdidikta ng Paglalagay: Ang mga fire code, pagsunod sa ADA, at radiation safety zone ay mahigpit na nililimitahan kung gaano kalapit ang isang x ray scanner na maaaring ilagay sa mga pader, labasan, at mga walkway ng pedestrian.

• Dapat I-verify ang Kapasidad ng Pag-load sa Sahig: Ang mga scanner na may mataas na penetration ay naglalaman ng mabigat na panangga sa tingga; structural engineering approval ay kinakailangan para sa elevated floor installations.

• Huwag Ipagwalang-bahala ang IT Footprint: Ang mga modernong naka-network na scanner ay nangangailangan ng nakalaang conduit space, secure na network drop, at server rack space para sa pag-archive ng imahe at pagsunod sa cybersecurity.

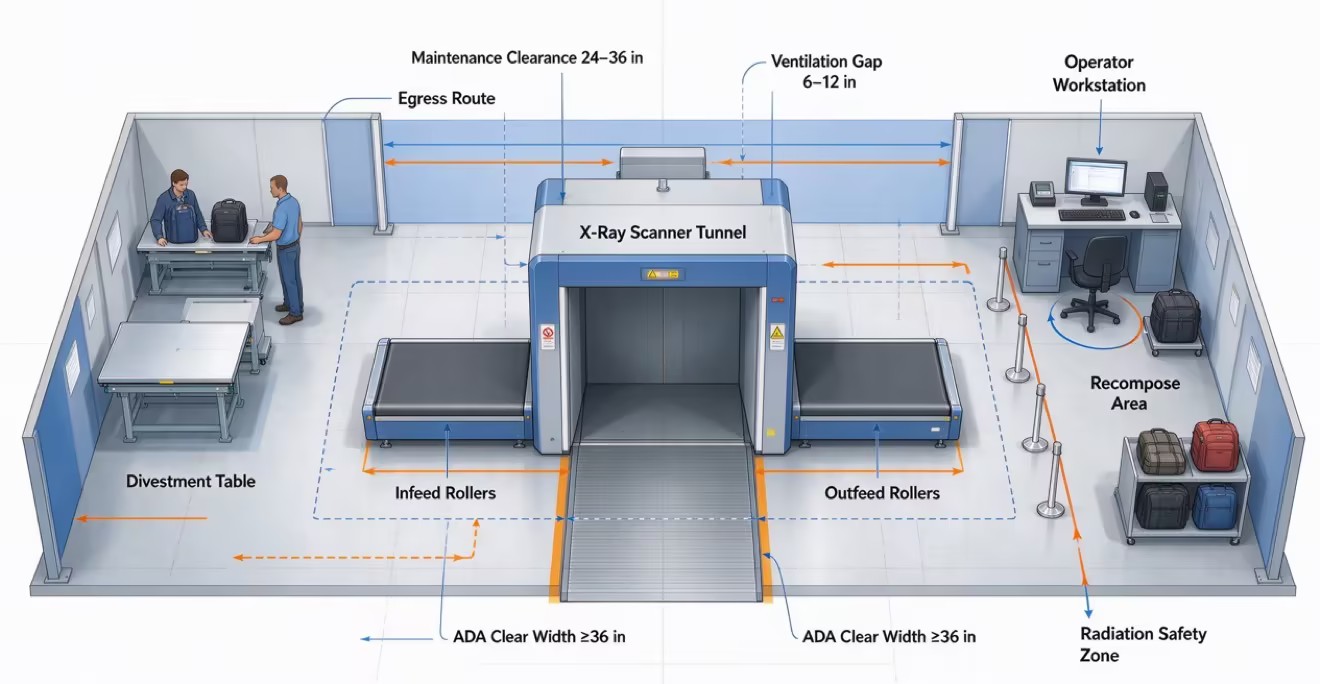

Laki ng Machine kumpara sa Buong Working Space para sa mga X-ray Scanner

Ang tagumpay sa deployment ng seguridad ay umaasa sa isang tumpak na pag-unawa sa spatial dynamics. Dapat kang mag-deploy ng checkpoint na mahusay na nagpoproseso ng foot traffic nang hindi gumagawa ng mga pisikal na bottleneck. Ang isang hindi maayos na binalak na pag-install ay nakompromiso ang kaligtasan ng pasilidad at nagpapabagal sa pang-araw-araw na operasyon. Kasama sa baseline metric para sa tagumpay ang pagsukat sa bawat pisikal na bahagi laban sa magagamit na espasyo sa sahig. Sinusuri mo kung paano nakikipag-ugnayan ang kagamitan sa daloy ng trapiko ng tao at kasalukuyang arkitektura ng pasilidad.

Pangunahing Hardware kumpara sa Kabuuang Checkpoint Area

Ang mga nakalistang dimensyon ng scanner ay kumakatawan lamang sa footprint ng makina, hindi ang kumpletong espasyo sa pagpapatakbo na kinakailangan. Dapat ding kasama sa functional checkpoint ang mga istasyon ng operator, mga daanan ng pasahero, at mga lugar na may access sa kagamitan. Ang mga pinagsamang workstation ay nakakatipid ng espasyo ngunit pinapataas ang laki ng makina, habang ang mga standalone na desk ay nagpapahusay sa ergonomya ngunit nangangailangan ng karagdagang lawak ng sahig. Dapat isaalang-alang ng wastong pagpaplano ang paglalagay ng workstation, paggalaw ng operator, pagruruta ng cable, at visibility upang matiyak ang mahusay na operasyon ng checkpoint.

Ang Mga Nakatagong Clearance

Hindi isinasaalang-alang ng mga dimensyon ng pisikal na hardware ang mga nakatagong clearance na kinakailangan para sa pagpapanatili at pagpapatakbo. Ang mga technician ay nangangailangan ng walang harang na pag-access sa mga panloob na bahagi para sa nakagawiang servicing at emergency repair. Ang mga panel ng access sa pagpapanatili ay karaniwang nangangailangan ng 24 hanggang 36 na pulgada ng clearance sa hindi bababa sa dalawang gilid ng makina. Ang hindi pagbibigay ng espasyong ito ay nangangahulugan na ang mabibigat na kagamitan ay dapat na pisikal na ilipat para sa pangunahing pagpapanatili. Ang paglipat ng naka-calibrate na makina ay nanganganib na makapinsala sa sensitibong panloob na pagkakahanay at pinipilit ang kasunod na muling pagkakalibrate.

Ang mga kinakailangan sa kapaligiran sa kapaligiran ay nagdidikta din ng mga partikular na spatial clearance. Ang mga security scanner ay gumagawa ng malaking init sa panahon ng patuloy na operasyon. Ang internal generator at processing electronics ay umaasa sa passive o active ventilation para maiwasan ang overheating. Ang HVAC at ventilation clearance ay hindi mapag-usapan. Ang pagharang sa mga lagusan ng tambutso sa pamamagitan ng paglalagay ng machine flush sa dingding ay humahantong sa mga thermal shutdown.

Maglaan ng pinakamababang agwat na 6 hanggang 12 pulgada sa pagitan ng mga tambutso ng makina at anumang mga hadlang sa istruktura. Suriin din ang taas ng kisame sa itaas ng makina. Ang init ay tumataas, at ang mababang kisame ay maaaring makakulong ng mainit na hangin sa paligid ng generator housing. Tinitiyak ng sapat na vertical clearance ang wastong thermal dissipation at pinapahaba ang tagal ng pagpapatakbo ng kagamitan sa pag-scan.

Paano Kalkulahin ang Kabuuang Space sa Pag-install

Ang pagma-map ng mga partikular na configuration ng hardware sa pisikal na espasyo na kanilang kinokonsumo ay nag-uugnay sa mga spatial na kinakailangan sa mga resulta ng pagpapatakbo. Ang isang mahusay na kalkuladong footprint ay direktang nauugnay sa mas mabilis na oras ng pagproseso at nabawasan ang alitan ng pasahero. Ang bawat pulgada ng checkpoint ay nagsisilbi ng isang tiyak na layunin sa paggana.

Mga Kinakailangan sa Infeed at Outfeed Roller

Ang haba ng roller ay dapat tumugma sa laki at dami ng mga item na sinusuri. Ang mga maliliit na bagay ay nangangailangan ng mas maiikling mga mesa, habang ang mga bagahe at kargamento ay nangangailangan ng mas mahabang infeed at outfeed area upang maiwasan ang pagsisikip. Ang wastong disenyo ng roller ay nagpapabuti sa throughput, binabawasan ang pagtitipon ng bagahe, at sinusuportahan ang maayos na paglipat ng item sa mga limitadong espasyo.

Operator, Divestment, at Recompose Zone

Ang mahusay na disenyo ng checkpoint ay nangangailangan ng sapat na espasyo para sa paghahanda, pagkuha, at mga gawain ng operator. Dapat suportahan ng mga divestment area ang tuluy-tuloy na daloy ng pasahero, habang ang mga recompose zone ay nangangailangan ng karagdagang espasyo upang maiwasan ang mga bottleneck pagkatapos ng screening. Ang mga lugar ng operator ay dapat magbigay ng komportableng kondisyon sa pagtatrabaho at espasyo para sa mga kagamitan sa pangalawang screening.

Daloy ng Pagpila at Throughput

Ang espasyo ng pila ay dapat na idinisenyo ayon sa pinakamataas na dami ng trapiko at bilis ng screening. Ang mga linear na layout ay nagbibigay ng mahusay na paggalaw ngunit nangangailangan ng higit na lalim, habang ang hugis-L o hugis-U na mga disenyo ay nakakatipid ng espasyo. Anuman ang layout, malinaw na mga landas sa paglalakad at magandang visibility ng operator ay dapat mapanatili upang matiyak ang maayos na daloy ng pasahero.

Mga Limitasyon sa Pagbuo at Pagsusuri sa Estruktura

Ang mga pisikal na limitasyon ng iyong gusali ay madaling makadiskaril sa isang proyekto sa pag-install. Tugunan ang mga panganib sa pagpapatupad na ito bago dumating ang kagamitan sa lugar. Ang pagsasagawa ng masusing structural audit ay nagpapagaan sa panganib ng magastos na pagkaantala at sapilitang pagbabago sa arkitektura. Suriin ang buong paglalakbay ng kagamitan, mula sa delivery truck hanggang sa huling lokasyon ng pagpapatakbo nito.

Transit at Delivery Clearances

Ang pagpaplano ng pag-install ay dapat kasama ang buong ruta ng paghahatid, hindi lamang ang huling lokasyon ng scanner. Sukatin ang mga pintuan, koridor, elevator, at puwang ng pagliko upang matiyak na ligtas na makakarating ang kagamitan sa lugar. Kumpirmahin ang pag-access sa pag-load sa dock, kapasidad ng elevator, at anumang mga hadlang bago ihatid upang maiwasan ang mga pagkaantala sa pag-install.

Floor Load-Bearing Capacity

Gumagawa ang mga security scanner ng mataas na point load dahil sa kanilang mabigat na kalasag at puro timbang. I-verify na ang istraktura ng sahig ay maaaring suportahan ang kagamitan, lalo na sa mga matataas na sahig o mga nakataas na access system. Maaaring kailanganin ang mga pagtatasa sa istruktura at mga solusyon sa pagpapalaganap ng pagkarga para sa ligtas na pag-install.

Power Supply at Cable Routing

Ang mga scanner ay nangangailangan ng nakalaang mga de-koryenteng circuit at wastong pamamahala ng cable. Kumpirmahin ang mga kinakailangan sa boltahe, planuhin ang paglalagay ng UPS kung kinakailangan, at pigilan ang mga nakalantad na cable na lumikha ng mga panganib sa kaligtasan. Ang mahusay na disenyong pagruruta sa pamamagitan ng mga conduit, nakataas na sahig, o mga nakalaang pathway ay nagsisiguro ng maaasahang operasyon.

IT Infrastructure at Network Footprint

Ang mga modernong scanner ay nangangailangan ng koneksyon sa network, pag-iimbak ng data, at pagsasama ng cybersecurity. Ang pagpaplano ng pag-install ay dapat magsama ng espasyo para sa kagamitan sa network, secure na pagruruta ng cable, at posibleng imprastraktura ng server. Tinitiyak ng wastong pagpaplano ng IT ang maaasahang paglilipat ng data at pinoprotektahan ang mga sistema ng seguridad mula sa hindi awtorisadong pag-access.

Kaligtasan, Fire Code at Mga Panuntunan sa Regulasyon

Ang iyong plano sa pag-install ay dapat na mahigpit na sumunod sa legal at kaligtasan na mga balangkas. Ang pagsunod sa regulasyon ay hindi opsyonal. Mahigpit na sinusuri ng mga fire marshal, inspektor ng kalusugan, at mga auditor ng accessibility ang mga checkpoint ng seguridad. Ang pagkabigong matugunan ang mga pamantayang ito ay nagreresulta sa mabibigat na multa at agarang pagsasara ng operasyon. Isama ang mga kinakailangan sa pagsunod sa iyong mga spatial na kalkulasyon mula sa unang araw.

Mga Ruta sa Paglabas at Mga Kodigo sa Kaligtasan sa Buhay

Ang mga checkpoint ng seguridad ay dapat na idinisenyo nang hindi hinaharangan ang mga emergency exit o mga daanan ng evacuation. Ang mga hadlang sa pila, mga talahanayan ng divestment, at kagamitan sa scanner ay dapat magpanatili ng malinaw na mga ruta ng pagtakas sa ilalim ng parehong normal at emergency na mga kondisyon. Ang layout ay dapat na sumusuporta sa maayos na mga operasyon sa seguridad habang pinapayagan ang mabilis na paglisan sa panahon ng mga emerhensiya.

Pagsunod at Accessibility ng ADA

Ang mga layout ng checkpoint ay dapat magbigay ng sapat na clearance para sa mga gumagamit ng wheelchair at naa-access na paggalaw. Ang mga pathway sa paligid ng mga scanner, mga lugar ng pila, at mga pangalawang screening zone ay dapat matugunan ang mga naaangkop na pamantayan ng accessibility. Maaaring kailanganin ang karagdagang espasyo para sa mas malawak na screening gate o mga lugar na tinutulungan ng inspeksyon.

Mga Sonang Pangkaligtasan ng Radiation

Ang mga X-ray scanner ay idinisenyo na may mga shielding system upang limitahan ang pagkakalantad sa radiation, ngunit ang wastong pagkakalagay ay nananatiling mahalaga. Ang mga kagamitan ay dapat na nakaposisyon upang panatilihing malayo ang mga pagbubukas ng lagusan mula sa mga lugar ng paghihintay at mga istasyon ng operator. Dapat sundin ng mga pasilidad ang mga lokal na kinakailangan sa kaligtasan ng radiation kapag tinutukoy ang mga clearance zone at mga layout ng pag-install.

Mga Uri ng Scanner: Piliin ang Tamang Machine para sa Iyong Available na Space

Ang pagpili ng tamang klase ng kagamitan ay nangangailangan ng pagbabalanse ng iyong mga pangangailangan sa seguridad sa iyong magagamit na bakas ng paa. Dapat na maunawaan ng mga mamimili ang mga konseptong trade-off sa pagitan ng iba"t ibang kategorya ng mga scanner. Hindi mo mapipilit ang isang napakalaking cargo scanner sa isang karaniwang lobby ng opisina. Gabayan ang iyong mga desisyon sa pagkuha sa pamamagitan ng direktang pagtutugma ng mga detalye ng hardware sa iyong mga spatial na realidad.

Mga Mailroom at Desktop Scanner

Ang mga desktop scanner ay nangangailangan ng kaunting espasyo sa pag-install at magkasya nang maayos sa mga opisina, mailroom, at maliliit na checkpoint. Ang mga ito ay madaling i-install at patakbuhin ngunit limitado sa maliliit na bagay tulad ng mga titik at light parcel. Ang kanilang compact na disenyo ay may pinababang kakayahan sa pag-scan para sa mga siksik o malalaking bagay.

Lobby at Checkpoint Scanner

Nagbibigay ang mga lobby scanner ng balanse sa pagitan ng footprint at performance. Maaari nilang pangasiwaan ang mga karaniwang bagay sa seguridad gaya ng mga bag, briefcase, at pakete habang nangangailangan ng nakalaang espasyo sa sahig para sa operasyon at daloy ng pasahero. Malawakang ginagamit ang mga ito sa mga pasilidad ng korporasyon at pampublikong kung saan kailangan ang katamtamang kapasidad ng screening.

Mga Cargo at Pallet Scanner

Ang mga cargo scanner ay nangangailangan ng malalaking lugar sa pag-install, pinatibay na sahig, at mga nakalaang loading zone. Idinisenyo ang mga ito para sa mataas na dami ng screening ng mga pallet at maramihang kalakal sa mga sentro ng logistik, daungan, at paliparan. Bagama"t nagsasangkot sila ng mas mataas na gastos sa pag-install at mga kinakailangan sa espasyo, nagbibigay sila ng kapasidad na kailangan para sa inspeksyon ng kargamento sa industriya.

Konklusyon

1. Mag-download ng isang komprehensibong checklist ng survey ng site para i-standardize ang iyong internal na proseso ng pagsukat sa lahat ng pasukan ng pasilidad.

2. Sukatin ang lahat ng mga pintuan, mga elevator ng kargamento, at mga radius ng pagliko ng koridor sa itinalagang ruta ng paghahatid upang kumpirmahin ang mga clearance ng transit.

3. Makipag-ugnayan sa isang espesyalista sa pagsasama ng seguridad upang magsagawa ng walkthrough ng propesyonal na pasilidad at tukuyin ang mga nakatagong mga hadlang sa istruktura.

4. Humiling ng isang detalyadong panukala sa layout ng CAD mula sa iyong vendor upang mailarawan ang eksaktong footprint ng kagamitan bago pumirma sa mga dokumento sa pagkuha.

FAQ

T: Gaano karaming espasyo ang kailangan sa paligid ng x ray scanner para sa pagpapanatili?

A: Ang mga pamantayan sa industriya ay nangangailangan ng 24 hanggang 36 na pulgada ng clearance sa hindi bababa sa dalawang gilid ng makina. Ang puwang na ito ay nagbibigay-daan sa mga technician na ma-access ang mga panloob na panel, serbisyo sa generator, at magsagawa ng mga nakagawiang pagkakalibrate nang hindi pisikal na nagagalaw ang mabibigat na kagamitan.

T: Maaari bang direktang ilagay ang x ray scanner sa dingding?

A: Bagama"t madalas maupo ang isang gilid malapit sa isang pader, hindi mo ito mailalagay nang lubusan. Ang mga kinakailangan sa bentilasyon para sa panloob na generator at electronics ay nagdidikta ng isang minimum na puwang na 6 hanggang 12 pulgada. Pinipigilan nito ang mga thermal shutdown at tinitiyak ang tamang daloy ng hangin.

Q: Ano ang karaniwang timbang ng checkpoint x ray scanner?

A: Ang karaniwang lobby checkpoint unit ay karaniwang tumitimbang sa pagitan ng 800 at 1,500 lbs. Dahil ang timbang na ito ay nakasalalay sa maliit na leveling feet o casters, lumilikha ito ng mga high point load. Dapat mong i-verify na kayang suportahan ng iyong mga floor load rating ang siksik na timbang na ito.

Q: Nangangailangan ba ang mga x ray scanner ng mga dedikadong linya ng kuryente at network?

A: Oo. Pinipigilan ng mga dedikadong electrical circuit ang pagbabagu-bago ng kuryente na pumipinsala sa mga sensor ng imaging. Ang mga secure at dedikadong network drop ay mandatory din para sa modernong pagsunod sa cybersecurity, sentralisadong pag-archive ng imahe, at mga threat projection system.

T: Paano mo sinusukat ang throughput space para sa mga security checkpoint?

A: Kalkulahin ang pinagsamang haba ng divestment area, ang makina mismo, ang mga outfeed roller, at ang passenger recompose area. Depende sa dami ng pasahero, ang karaniwang checkpoint ay karaniwang nangangailangan ng linear footprint na 15 hanggang 25 talampakan upang mapanatili ang maayos na throughput.

T: Ang isang karaniwang x ray scanner ba ay magkasya sa isang normal na commercial doorway?

A: Maraming checkpoint scanner ang idinisenyo upang magkasya sa karaniwang 32-pulgada o 36-pulgada na mga komersyal na pinto. Gayunpaman, ang mga naka-attach na keyboard, monitor, at side panel ay kadalasang nangangailangan ng pag-alis habang nagbibiyahe. Palaging i-verify ang mga crated na sukat laban sa iyong mga partikular na sukat ng pinto.
