Sukat ng Tunnel ng X-Ray Baggage Scanner: Isang Worksheet ng Pagsukat para sa mga Mamimili

Ang maling pagkalkula ng mga pisikal na dimensyon sa panahon ng pagkuha ng mga kagamitan sa seguridad ay nagdudulot ng agarang mga pagkabigo sa pagpapatakbo. Dumating ang isang makina sa site. Inalis ng mga pangkat ng pag-install ang kagamitan. Mabilis nilang napagtanto na hindi ito kasya sa mga pintuan ng lobby. Ang sitwasyong ito ay madalas na nangyayari sa mga pasilidad ng komersyal at pamahalaan. Kadalasang inuuna ng mga tagapamahala ng pasilidad ang mga algorithm ng software sa yugto ng pagsusuri. Nakatuon sila nang husto sa lakas ng generator at mga kakayahan sa artificial intelligence. Tinatrato nila ang mga pisikal na dimensyon bilang pangalawang pag-iisip. Gayunpaman, ang pisikal na pagbubukas ng makina ay nagdidikta ng lahat. Nililimitahan nito ang kapasidad ng bagay. Tinutukoy nito ang panlabas na bakas ng paa ng makina. Itinatag nito ang iyong baseline throughput. Pinipilit ng isang maliit na yunit ang mga tauhan ng seguridad sa mga manual na paghahanap ng bag. Lumilikha ito ng matinding throughput na mga bottleneck sa checkpoint. Ang isang napakalaking unit ay nag-aaksaya ng mahalagang espasyo sa sahig at nakakaubos ng mga mapagkukunan ng utility. Nagbibigay ang gabay na ito ng praktikal na worksheet ng pagsukat para sa mga direktor ng seguridad. Matututuhan mo kung paano tukuyin ang eksaktong mga kinakailangan sa dimensyon bago makipag-ugnayan sa mga vendor o mag-isyu ng kahilingan para sa panukala.

• Sukat ng Tugma sa Profile ng Banta: Ang perpektong sukat ng lagusan ay idinidikta ng 95th percentile ng mga inaasahang bagay, hindi ang ganap na maximum, upang balansehin ang gastos at kahusayan.

• Ang mga hadlang sa pasilidad ay humalili sa mga detalye ng makina: ang panlabas na bakas ng paa ng scanner—at ang landas para i-install ito—ay kadalasang nag-aalis ng mas malalaking sukat ng tunnel mula sa pagsasaalang-alang.

• Mga Mahalaga sa Oryentasyon: Karaniwang nakalista ang mga dimensyon bilang Lapad x Taas (hal, 50x30 cm). Ang pag-unawa sa oryentasyong ito ay kritikal, dahil ang isang bag na magkasya nang pahalang ay maaaring hindi magkasya nang patayo.

• Ang Generator Trade-Off: Ang mas malalaking sukat ng tunnel ay likas na nangangailangan ng mas malalakas na X-ray generators (mas mataas na kV) upang mapanatili ang penetration at resolution ng imahe.

• Pinapasimple ng Standardization ang Procurement: Ang pag-align ng mga kinakailangan sa mga standard na dimensyon sa industriya ay nagsisiguro ng mapagkumpitensyang pagbi-bid ng vendor, mas madaling pagpapanatili, at pagsunod sa mga Qualitative Requirements (QRs) ng pamahalaan.

Bakit Sukat ng Tunnel ang Pangunahing Salik para sa Mga X-ray Baggage Scanner

Tinutukoy ng Sukat ng Tunnel ang Kahusayan ng Pagpapatakbo

Ang pagbubukas ng tunnel ay direktang nakakaapekto sa bilis ng checkpoint at katatagan ng daloy ng trabaho. Kung ang mga bag ay masyadong malaki para sa scanner, dapat ihinto ng mga operator ang conveyor at magsagawa ng mga manu-manong inspeksyon, bawasan ang throughput at lumikha ng mga pagkaantala ng pasahero. Ang wastong sukat ng tunnel ay nagpapanatili ng tuluy-tuloy na paggalaw ng bagahe at nagpapanatili ng pare-parehong kahusayan sa screening.

Ang Sukat ng Tunnel ay Nakakaimpluwensya sa Kalidad ng Imahe

Ang mga sukat ng tunnel ay nakakaapekto sa relasyon sa pagitan ng X-ray generator at detector system. Ang mas malalaking pagbubukas ay nangangailangan ng mas malaking distansya ng pagtagos at mas malakas na pagkakalibrate ng system upang mapanatili ang kalidad ng imahe. Kung ang lakas ng generator at ang pagganap ng detector ay hindi tumugma sa laki ng tunnel, maaaring bumaba ang contrast ng imahe at pagkakakilanlan ng bagay.

Ang pagpili ng tamang sukat ng tunnel ay nagsisiguro na ang scanner ay nagbibigay ng malinaw na mga imahe para sa nilalayon na aplikasyon. Ang isang maliit na item na screening system ay hindi nangangailangan ng isang napakalaking tunnel, habang ang mga malalaking baggage application ay nangangailangan ng sapat na kapangyarihan at kakayahan ng detector upang mapanatili ang maaasahang inspeksyon.

Ang Pinili ng Tunnel ay Dapat Matugunan ang Mga Regulatory Requirements

Ang mga aplikasyon ng seguridad ay kadalasang mayroong mga kinakailangang kinakailangan sa kagamitan. Maaaring kailanganin ng mga paliparan, pasilidad ng pamahalaan, at mga kritikal na lugar ng imprastraktura na sumunod sa mga partikular na pamantayan sa screening na tumutukoy sa katanggap-tanggap na pagganap at mga sukat ng scanner.

Hindi maaaring i-override ng mga limitasyon sa pasilidad ang mga kinakailangang ito. Kung ang kinakailangang sukat ng tunnel ay lumampas sa magagamit na espasyo, ang layout ng gusali, suplay ng kuryente, o lugar ng pag-install ay maaaring mangailangan ng pagbabago bago i-deploy. Tinitiyak ng wastong pagpili ng tunnel ang parehong kahusayan sa pagpapatakbo at pagsunod sa regulasyon.

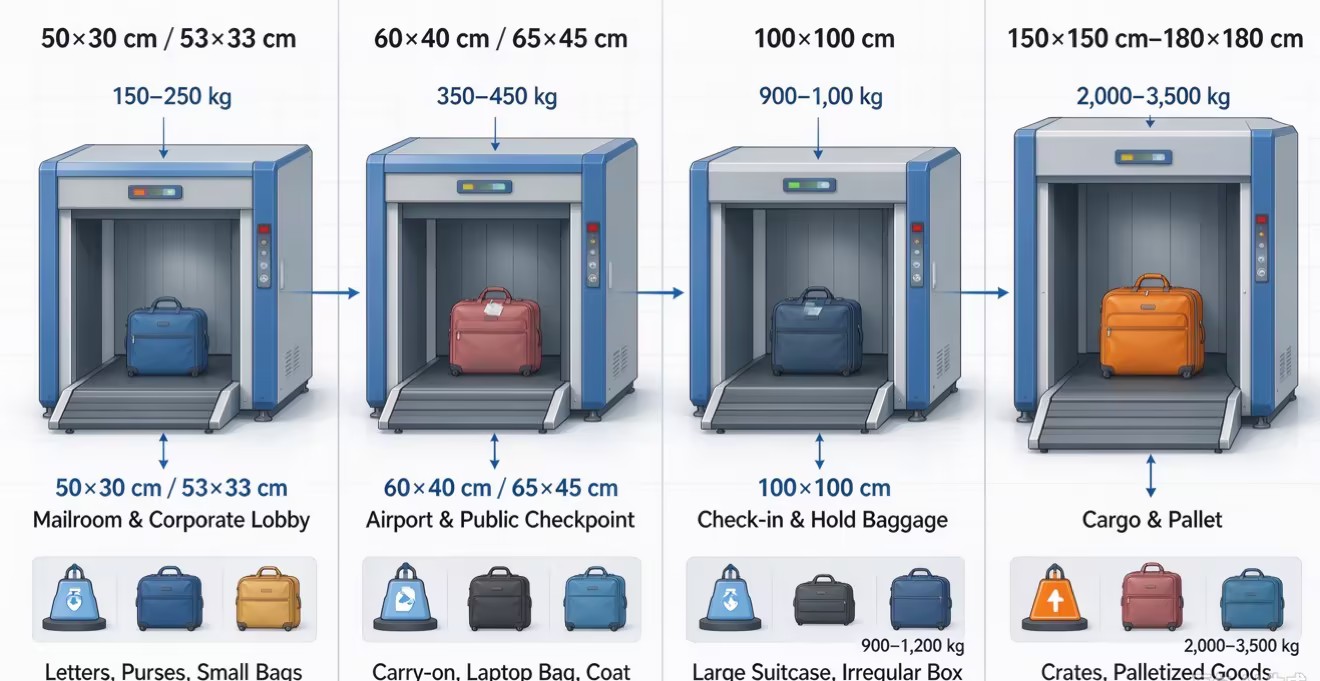

Mga Karaniwang Karaniwang Laki ng Tunnel at ang mga Kaso ng Paggamit ng mga Ito

Ang mga karaniwang sukat ng tunnel ay nagpapasimple sa pagpili, pagpapanatili, at pagpapalit ng kagamitan. Ang pagpili ng karaniwang dimensyon ay nakakatulong na bawasan ang mga gastos sa pagbili at tinitiyak ang mas madaling pag-access sa mga ekstrang bahagi. Available ang mga custom na laki ng tunnel ngunit karaniwang nangangailangan ng mas mataas na pamumuhunan at mas mahabang oras ng produksyon.

Mga Maliit na Parcel at Mailroom Scanner

Ang mga compact scanner na may 50 × 30 cm na mga bukas ay idinisenyo para sa limitadong espasyo na kapaligiran. Pinangangasiwaan nila ang mga dokumento, maliliit na bag, at mga pakete ng courier habang nag-aalok ng simpleng pag-install at mababang pangangailangan sa kuryente.

Mga Karaniwang Checkpoint Scanner

Ang 60 × 40 cm at 65 × 45 cm na mga kategorya ay malawakang ginagamit para sa mga security checkpoint. Nagbibigay ang mga ito ng praktikal na balanse sa pagitan ng laki ng makina at kapasidad sa pag-scan, na sumusuporta sa mga karaniwang bagahe ng pasahero at mga personal na item.

Malaking Baggage Scanner

Ang 100 × 100 cm system ay idinisenyo para sa malalaking bagahe at hindi regular na mga bagay. Nangangailangan sila ng mas matibay na sahig, mas malalaking lugar sa pag-install, at mas mabibigat na conveyor system upang suportahan ang mas mataas na load.

Mga Scanner ng Cargo at Freight

Ang mga malalaking tunnel system mula sa 150 × 150 cm pataas ay itinayo para sa mga pang-industriyang aplikasyon. Hinahawakan nila ang mga pallet at mabibigat na kargamento gamit ang mga reinforced structure at high-capacity roller conveyor para sa tuluy-tuloy na operasyon.

Checklist ng Pagsukat: Isagawa ang Iyong Eksaktong Sukat na Kailangan

Hakbang 1: Maximum Object Profiling (Lapad × Taas)

Tukuyin ang aktwal na laki ng mga item na pinoproseso araw-araw at itugma ang mga ito sa mga sukat ng pagbubukas ng scanner. Sukatin ang mga karaniwang malalaking bagay at panatilihin ang sapat na clearance sa paligid ng mga bagay upang maiwasan ang mga jam at pagkabigo ng sensor. Iwasang palakihin ang makina para sa mga bihirang bagay; disenyo para sa karamihan ng trapiko at pangasiwaan ang mga paminsan-minsang malalaking bagay sa pamamagitan ng manu-manong inspeksyon.

Hakbang 2: Footprint ng Pasilidad at Mga Landas sa Pag-install

Kasama sa footprint ng scanner ang higit pa sa laki ng lagusan. Magplano ng espasyo para sa shielding, generator, access sa pagpapanatili, roller table, at paggalaw ng operator. I-verify ang mga lapad ng pinto, kapasidad ng elevator, at mga ruta ng transportasyon bago i-install upang matiyak na makakarating ang kagamitan sa huling lokasyon nang walang magastos na pagbabago.

Hakbang 3: Conveyor Belt Load Capacity, Bilis, at Taas

Ang pagganap ng scanner ay nakasalalay sa pagtutugma ng lakas ng sinturon, bilis, at ergonomya sa mga pangangailangan sa pagpapatakbo. Dapat hawakan ng conveyor ang inaasahang pagkarga ng bagahe nang walang labis na karga ng motor, habang ang pagpoproseso ng imahe ay dapat suportahan ang napiling bilis ng sinturon. Ang wastong taas ng sinturon ay nagpapabuti sa ginhawa ng operator at nagpapanatili ng mahusay na pagganap ng paglo-load.

Balanse ang Laki ng Tunnel at Kabuuang Gastos at Pagganap

Ang pag-scale ng iyong mga pisikal na kinakailangan ay nagti-trigger ng chain reaction ng mga pagbabago sa hardware. Ang mga gastos sa upfront na hardware ay tumataas nang husto habang lumalaki ang mga sukat. Nagbabayad ka para sa higit pang steel framing. Nagbabayad ka para sa mas maraming lead shielding. Nagbabayad ka para sa mas malalaking hanay ng detector upang masakop ang pinalawak na panloob na volume. Ang bawat sentimetro na idinagdag sa pagbubukas ay nangangailangan ng kaukulang pagtaas sa panlabas na pabahay.

Ang mga kinakailangan sa kapangyarihan ng generator ay nagbabago nang malaki sa mas malalaking makina. Ang mas malaking sukat ng tunnel ng x ray baggage scanner ay nagpapataas sa distansya na dapat ibiyahe ng mga X-ray. Ang isang karaniwang 140kV generator ay gumagana nang perpekto para sa isang 60 cm by 40 cm na yunit. Kung mag-upgrade ka sa isang 100 cm by 100 cm unit, dapat mong i-upgrade ang generator. Kakailanganin mo ng 160kV o 180kV generator upang matiyak ang sapat na pagtagos ng bakal. Ang hindi pag-upgrade ng generator ay nagreresulta sa madilim, hindi nababasa na mga larawan.

Nagbabago rin ang software at pagkakatugma sa pagtuklas ng pagbabanta batay sa laki ng makina. Ang mga malalaking makina na may mas mataas na kV generator ay gumagawa ng iba"t ibang densidad ng imahe. Ang software ng artificial intelligence ay umaasa sa mga partikular na halaga ng pixel upang makakita ng mga banta. Dapat na partikular na naka-calibrate ang mga tool sa pagmamanipula ng imahe para sa eksaktong configuration ng hardware na iyon. Hindi ka maaaring mag-port ng software mula sa isang maliit na makina patungo sa isang malaki. Ang mga algorithm ay nangangailangan ng pag-tune upang tumugma sa partikular na geometry ng mga array ng detector.

Ang pagkonsumo ng kuryente at HVAC load ay tumataas nang malaki. Ang mga malalaking generator ay kumukuha ng napakalaking halaga ng kuryente. Nangangailangan sila ng nakalaang mga de-koryenteng circuit. Naglalabas sila ng malaking init sa patuloy na operasyon. Dapat hawakan ng iyong pasilidad ang tumaas na thermal load na ito. Ang pag-upgrade ng iyong checkpoint ay maaaring mangailangan ng pag-install ng mga nakalaang cooling vent nang direkta sa itaas ng makina. Kung ang temperatura ng kapaligiran ay tumaas nang masyadong mataas, ang generator ay magti-trigger ng thermal shutdown upang maiwasan ang permanenteng pinsala.

Konklusyon

Ang pagpili ng tamang mga pisikal na dimensyon ay nangangailangan ng tumpak na pagsukat at kamalayan sa pagpapatakbo. Dapat mong i-lock ang iyong mga pisikal na hadlang bago suriin ang mga tampok ng software o mga detalye ng generator. Gawin kaagad ang mga sumusunod na aksyon upang matiyak ang matagumpay na proseso ng pagkuha:

1. I-audit at itala ang eksaktong lapad at taas ng pinakamalalaking bagay na dumadaan sa iyong checkpoint araw-araw.

2. Sukatin ang lapad, taas, at radius ng pagliko ng bawat pintuan, pasilyo, at elevator sa iyong daanan ng pag-install.

3. Kalkulahin ang kinakailangang kapasidad ng pagkarga ng conveyor batay sa pinakamabigat na inaasahang kargamento upang maiwasan ang pagkasunog ng motor.

4. Tukuyin ang iyong katanggap-tanggap na ratio ng manu-manong paghahanap upang maiwasan ang labis na pagtukoy sa laki ng makina at pag-aaksaya ng espasyo sa sahig.

FAQ

T: Ano ang karaniwang sukat ng X-ray baggage scanner tunnel para sa mga checkpoint sa paliparan?

A: Ang karaniwang sukat para sa mga checkpoint ng seguridad sa paliparan ay mula 60 cm by 40 cm hanggang 65 cm by 45 cm. Ang mga dimensyong ito ay perpektong tumanggap ng karaniwang carry-on na bagahe, laptop bag, at mabibigat na winter coat habang pinapanatili ang mataas na throughput rate.

Q: Mahalaga ba ang oryentasyon ng laki ng lagusan?

A: Oo. Karaniwang nakalista ang mga sukat bilang Lapad ayon sa Taas. Ang 50 cm by 30 cm na pagbubukas ay nangangahulugan na ang vertical clearance ay mahigpit na 30 cm. Ang isang matibay na item ay dapat magkasya sa loob ng partikular na limitasyon sa taas na ito. Hindi mahalaga ang kabuuang volume kung hinaharangan ng taas ang item.

T: Nangangahulugan ba ang mas malaking sukat ng tunnel ng mas mahusay na kalidad ng larawan?

A: Hindi. Ang mga malalaking tunnel ay talagang nangangailangan ng mas malalakas na generator para mapanatili ang penetration at resolution. Ang X-ray ay dapat maglakbay nang higit pa. Kung walang mas mataas na kV generator, bababa ang kalidad ng imahe, na magreresulta sa madilim at butil na mga pag-scan.

T: Gaano karaming clearance ang kailangan sa paligid ng isang bagay sa isang X-ray scanner?

A: Kailangan mo ng hindi bababa sa 2 hanggang 3 cm ng clearance sa lahat ng panig ng bagay. Pinipigilan nito ang item na sumabit sa mabibigat na lead na mga kurtina at pinipigilan ang mga bag na humarang sa mga internal tracking sensor, na pumipigil sa mga belt jam.

T: Maaari bang lansagin ang isang X-ray baggage scanner upang magkasya sa isang pinto?

A: Ang pagbuwag ay lubos na hindi hinihikayat. Madalas nitong binabalewala ang mga warranty ng tagagawa at nanganganib na masira ang integridad na nagtatanggol sa lead. Nangangailangan din ito ng mamahaling pag-recalibrate ng pabrika sa muling pagsasama-sama. Palaging sukatin ang iyong mga daanan sa pag-install nang maaga upang maiwasan ito.

Q: Ano ang pagkakaiba sa pagitan ng laki ng tunnel at mga panlabas na dimensyon?

A: Ang laki ng lagusan ay ang walang laman na pagbubukas para sa mga bag. Kasama sa mga panlabas na sukat ang housing para sa generator, mga arrays ng detector, at heavy lead shielding. Ang panlabas na bakas ng paa ay makabuluhang mas malaki kaysa sa mismong pagbubukas.
